Mehrspuriger Kettenförderer mit Rollenfördereinheiten
Für den innerbetrieblichen Materialtransport entwickelten und fertigten wir eine kundenspezifische Förderanlage aus einem mehrspurigen Duplex-Kettenförderer und drei Rollenfördereinheiten. Pneumatische Hubstationen ermöglichen die gezielte Übergabe der Fördergüter zwischen den einzelnen Förderbereichen.
Kettenfördertechnik · Rollenfördertechnik · Pneumatische Hubstationen · Materialfluss
Die Aufgabenstellung
Ziel war die Entwicklung einer kombinierten Förderanlage, die mehrere Rollenförderstationen mit einem zentralen, mehrspurigen Kettenförderer verbindet.
Die Fördergüter sollten über angetriebene Rollenfördersegmente transportiert und mittels integrierter Hubeinheiten gezielt auf den Kettenförderer übergeben beziehungsweise von diesem übernommen werden.
Zusätzlich waren an zwei Aufgabestationen separate Wiegebereiche vorzusehen, um eine Gewichtserfassung in den Materialfluss integrieren zu können.
Unsere Lösung

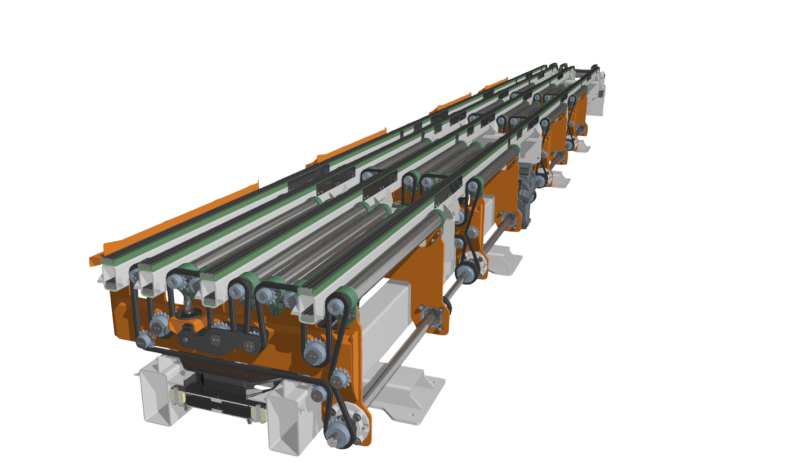

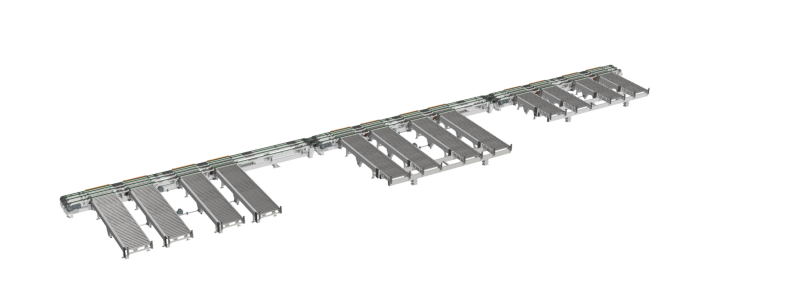

Wir realisierten eine Förderanlage bestehend aus einem mehrspurigen Duplex-Kettenförderer und drei Rollenfördereinheiten mit jeweils vier angetriebenen Rollenfördertischen.

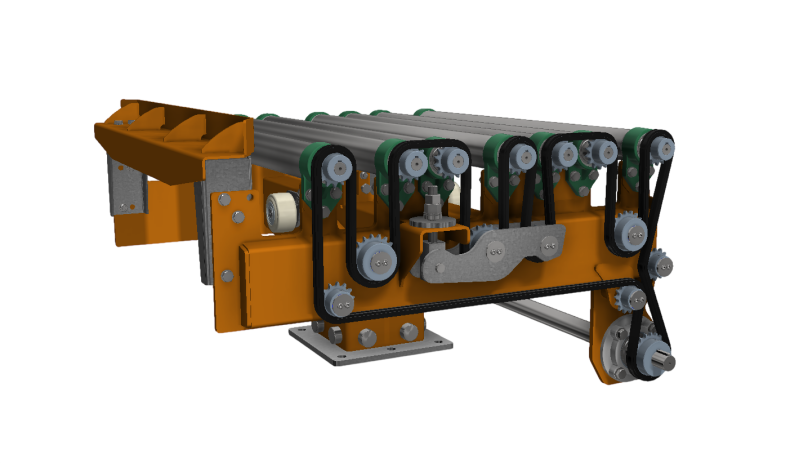

Die Ein- und Ausschleusung erfolgt über pneumatisch betätigte Hubstationen mit Festo-Zylindern. Separate SEW-Getriebemotoren übernehmen den Antrieb der jeweiligen Hubsektionen.
Zwei Rollenfördereinheiten wurden zusätzlich mit rund 1.000 mm langen, nicht angetriebenen Förderabschnitten ausgestattet, die für die Integration von Wiegezellen vorbereitet sind.
Die gesamte Anlagenkonstruktion wurde in robuster Stahlblech- und Formrohrbauweise ausgeführt.
Technische Eckdaten
-
1 mehrspuriger Kettenförderer mit Duplex-Rollenketten
-
3 Rollenfördereinheiten mit insgesamt 12 angetriebenen Rollenfördertischen
-
Pneumatische Hub- und Senkbewegung mittels Festo-Zylindern
-
Separate SEW-Getriebemotoren für die Hubsektionen
-
2 nicht angetriebene Wiegebereiche mit jeweils ca. 1.000 mm Länge
-
Stahlblech- und Formrohrkonstruktion
-
Kundenspezifische Anlagenausführung
Kundennutzen
Die Kombination aus Ketten- und Rollenfördertechnik ermöglicht einen gezielten Materialtransport mit flexiblen Übergabemöglichkeiten.
Durch die pneumatischen Hubstationen können Fördergüter kontrolliert zwischen den Förderbereichen übergeben werden. Die integrierten Wiegebereiche schaffen zusätzlich die Voraussetzung für eine Gewichtskontrolle innerhalb des Materialflusses.
Die robuste Konstruktion und die individuell abgestimmten Fördersegmente ermöglichen eine bedarfsgerechte Integration in industrielle Produktionsanlagen.
Individuelle Ketten- und Rollenfördertechnik von Maderegger
Ob mehrspuriger Kettenförderer, angetriebene Rollenbahn oder kombinierte Förderanlage mit integrierter Hubtechnik – Maderegger Fördertechnik entwickelt und fertigt maßgeschneiderte Lösungen für den industriellen Materialtransport.
Von der Konstruktion über die Fertigung bis zur Montage unterstützen wir unsere Kunden bei der Umsetzung individueller Fördertechnikprojekte.
