Retrofit einer Steigförderanlage – Modernisierung bestehender Fördertechnik

Im Rahmen dieses Retrofit-Projekts modernisierten wir eine bestehende Steigförderanlage durch gezielte mechanische Anpassungen und sicherheitstechnische Maßnahmen. Neben der Integration einer Scherenhubtechnik wurden die Hauptlagerstellen erneuert, die Materialrutsche überarbeitet und die Anlage neu lackiert.

Retrofit · Fördertechnik-Modernisierung · Scherenhubtechnik · Anlagenumbau

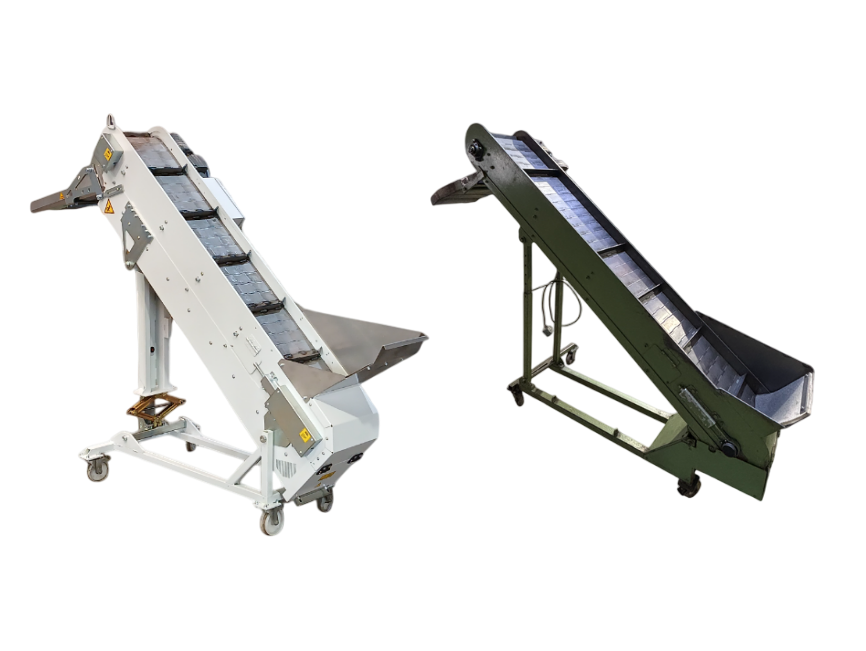

Retrofit einer Steigförderanlage – Vergleich der bestehenden und modernisierten Fördertechnik mit Scherenhubtechnik

Die Aufgabenstellung

Eine bestehende Steigförderanlage sollte technisch überarbeitet und an neue betriebliche Anforderungen angepasst werden.

Im Mittelpunkt standen die Anpassung der Aufständerung zur Höhenverstellung an der Antriebsseite, die Neugestaltung der Materialübergabe sowie die Erneuerung verschleißbeanspruchter Lagerstellen.

Zusätzlich sollten die Anlage optisch aufbereitet und die erforderlichen sicherheitstechnischen Maßnahmen einschließlich der Konformitätsbewertung umgesetzt werden.

Ziel war es, die vorhandene Fördertechnik weiterzuverwenden und durch gezielte Modernisierungsmaßnahmen an die neuen Anforderungen anzupassen.

alte Steigförderanlage

Unsere Lösung

Im Zuge der Modernisierung wurde die bestehende Aufständerung umgebaut und mit einer Scherenhubtechnik ausgestattet. Dadurch lässt sich die Antriebsseite der Förderanlage um ca. 200 mm in der Höhe verstellen.

Die ablaufende Materialrutsche wurde neu gestaltet, um die Materialübergabe an die geänderte Anlagengeometrie anzupassen.

Zusätzlich wurden alle vier Hauptlagerstellen erneuert und die Förderanlage in RAL 7035 (Lichtgrau) neu lackiert.

Zur sicherheitstechnischen Überarbeitung gehörten die Anbringung erforderlicher Sicherheitskennzeichnungen und Piktogramme sowie die Anpassung der Ein- und Ausschaltelemente.

Ergänzend erfolgten die Erstellung der Gefahrenanalyse und die Bearbeitung der CE-Konformitätsunterlagen unter Berücksichtigung der betrieblichen Anforderungen.

Die Anlage wurde für die Modernisierungsarbeiten abgeholt und nach Abschluss der Arbeiten wieder zugestellt.

Modernisierte Steigförderanlage mit neuer Lackierung in RAL 7035

Technische Eckdaten

  • Anlagentyp: Steigförderanlage mit bestehendem Fördergurt

  • Projektart: Retrofit und Modernisierung

  • Höhenverstellung: Scherenhubtechnik an der Antriebsseite

  • Hubweg: ca. 200 mm

  • Lagerung: Erneuerung von vier Hauptlagerstellen

  • Materialübergabe: Neugestaltung der ablaufenden Materialrutsche

  • Oberflächenbehandlung: Neulackierung in RAL 7035 (Lichtgrau)

  • Sicherheitstechnik: Sicherheitskennzeichnungen und Ein-/Ausschaltelemente

  • Dokumentation: Gefahrenanalyse und CE-Konformitätsunterlagen

  • Leistungsumfang: Abholung, Umbau und Wiederzustellung

Kundennutzen

Durch die gezielte Modernisierung konnte die bestehende Förderanlage weiterverwendet und an die geänderten Anforderungen angepasst werden.

Die integrierte Scherenhubtechnik ermöglicht eine flexible Höhenanpassung an der Antriebsseite. Die erneuerten Hauptlagerstellen und die überarbeitete Materialrutsche tragen zur Verbesserung der mechanischen Funktion und Materialübergabe bei.

Die wichtigsten Vorteile:

  • Weiterverwendung der vorhandenen Förderanlage

  • Höhenverstellung durch integrierte Scherenhubtechnik

  • Erneuerung wesentlicher mechanischer Komponenten

  • Angepasste Materialübergabe durch neue Rutschenkonstruktion

  • Optische Aufwertung durch vollständige Neulackierung

  • Sicherheitstechnische Überarbeitung mit entsprechender Dokumentation

  • Modernisierung als Alternative zur vollständigen Neuanschaffung

Retrofit und Modernisierung von Förderanlagen

Nicht immer ist eine neue Förderanlage notwendig. Durch gezielte Umbauten, den Austausch verschlissener Komponenten und die Anpassung bestehender Konstruktionen lassen sich vorhandene Fördersysteme häufig wirtschaftlich weiterverwenden.

Maderegger Fördertechnik unterstützt Sie bei der Modernisierung, Instandsetzung und Anpassung Ihrer bestehenden Förderanlagen – von der technischen Planung bis zur Umsetzung.
